PLANO TÉCNICO PROFESIONAL DE PISCINA RESIDENCIAL

CÁMARA INMOBILIARIA DE AREQUIPA

Plano técnico desarrollado en AutoCAD editable, con criterios de arquitectura, instalaciones hidráulicas y detalles constructivos para piscina residencial.

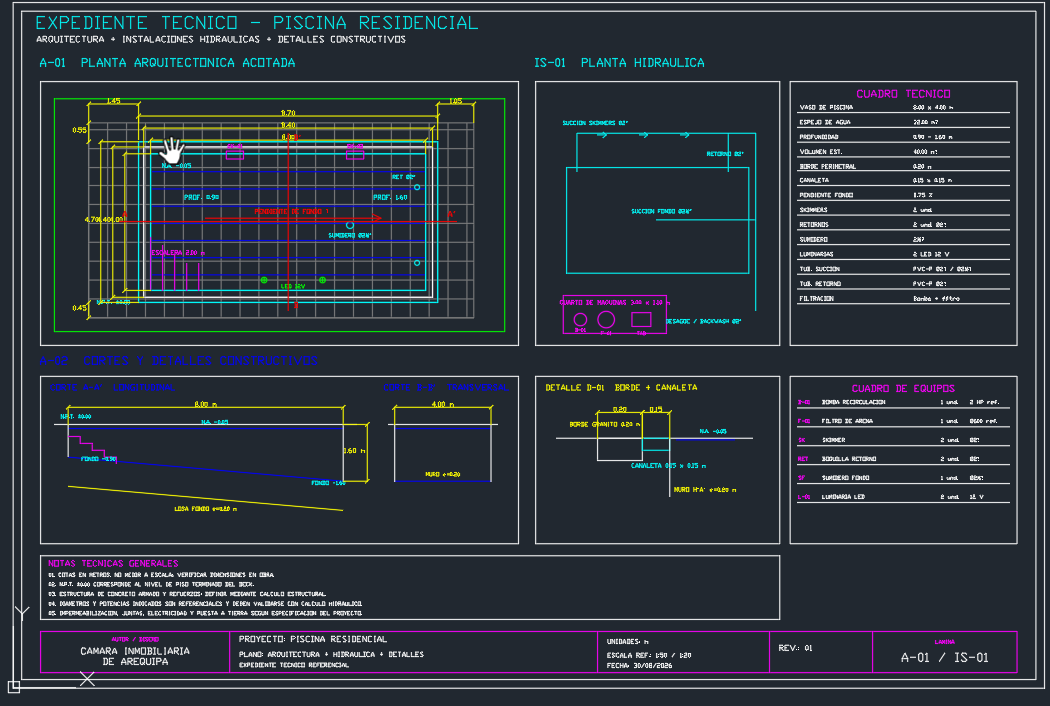

El expediente gráfico comprende planta arquitectónica acotada, planta hidráulica, cortes longitudinales y transversales, niveles, pendientes, detalles de borde y canaleta, sistema de recirculación, cuarto de máquinas y cuadro de equipamiento.

ESPECIFICACIONES PRINCIPALES

• Piscina: 8.00 × 4.00 m
• Espejo de agua: 32.00 m²
• Profundidad: 0.90 m a 1.60 m
• Volumen referencial: 40 m³
• Borde perimetral: 0.20 m
• Canaleta: 0.15 × 0.15 m
• Pendiente de fondo referencial: 8.75 %
• Sistema de filtración mediante bomba y filtro
• Skimmers
• Boquillas de retorno
• Sumidero de fondo
• Tuberías de succión y retorno
• Luminarias LED subacuáticas
• Escalera de acceso
• Deck y tratamiento exterior
• Cuarto de máquinas

La documentación gráfica incorpora cotas generales y parciales, ejes, niveles N.P.T. y N.A., Corte A–A’, Corte B–B’, detalle constructivo de borde y canaleta, cuadro técnico, cuadro de equipos y diferenciación de especialidades mediante capas y colores CAD.

AUTOR / DISEÑO: CÁMARA INMOBILIARIA DE AREQUIPA
ESPECIALIDAD: Arquitectura e instalaciones de piscina
FORMATO: AutoCAD editable
UNIDADES: Metros
LÁMINAS: A-01 / IS-01

Nota: Plano técnico referencial sujeto a verificación de campo y desarrollo definitivo de ingeniería. El cálculo estructural, hidráulico, eléctrico, impermeabilización y especificaciones de ejecución deberán adecuarse a las condiciones reales del proyecto y ser validados por los profesionales responsables.
