PLANO ARQUITECTÓNICO DE PISCINA ORGÁNICA AUTOR / DISEÑO: CÁMARA INMOBILIARIA DE AREQUIPA Diseño arquitectónico integral de piscina orgánica recreativa, desarrollado en formato AutoCAD editable, incorporando distribución arquitectónica, paisajismo, áreas de descanso, solárium, deck, mobiliario exterior y detalles constructivos.
61% off
PLANO ARQUITECTÓNICO DE PISCINA ORGÁNICA AUTOR / DISEÑO: CÁMARA INMOBILIARIA DE AREQUIPA Diseño arquitectónico integral de piscina orgánica recreativa, desarrollado en formato AutoCAD editable, incorporando distribución arquitectónica, paisajismo, áreas de descanso, solárium, deck, mobiliario exterior y detalles constructivos.
S/ 69.90El precio actual es: S/ 69.90. El precio original era: S/ 180.00.
Buy Now
Add to cart
Product Description
PLANO ARQUITECTÓNICO DE PISCINA ORGÁNICA
AUTOR / DISEÑO: CÁMARA INMOBILIARIA DE AREQUIPA
Diseño arquitectónico integral de piscina orgánica recreativa, desarrollado en formato AutoCAD editable, incorporando distribución arquitectónica, paisajismo, áreas de descanso, solárium, deck, mobiliario exterior y detalles constructivos.

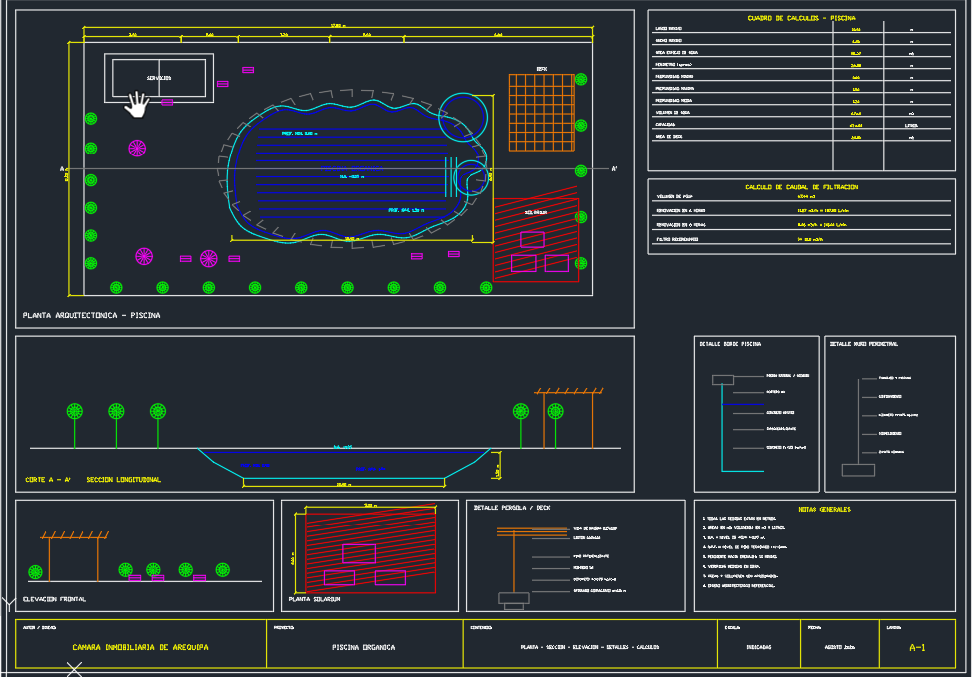

El plano contiene planta arquitectónica general, corte longitudinal A–A’, elevación frontal, detalles de borde de piscina, muro perimetral, pavimentos, niveles, cotas y cuadro de cálculos técnicos.
DATOS TÉCNICOS
- Largo máximo de piscina: 10.40 m
- Ancho máximo: 6.40 m
- Área aproximada del espejo de agua: 56.37 m²
- Perímetro aproximado: 29.58 m
- Profundidad mínima: 0.90 m
- Profundidad máxima: 1.50 m
- Profundidad media de cálculo: 1.20 m
- Volumen aproximado de agua: 67.64 m³
- Capacidad aproximada: 67,644 litros
- Área referencial de deck: 24.50 m²
- Caudal para renovación en 6 horas: 11.27 m³/h
- Caudal para renovación en 8 horas: 8.46 m³/h
- Capacidad referencial mínima del sistema de filtración: 12.00 m³/h
La propuesta desarrolla una piscina de geometría orgánica integrada al paisaje, acompañada por zonas verdes, circulación exterior, mobiliario recreativo, sombrillas, área de descanso y espacios complementarios.
El archivo CAD está organizado mediante capas independientes y elementos editables, permitiendo modificar dimensiones, textos, cotas, mobiliario, vegetación, instalaciones y detalles según las características definitivas del terreno.
UNIDADES DEL PLANO: metros (m), metros cuadrados (m²), metros cúbicos (m³) y litros (L).
